Nguồn cấp dữ liệu dưới cùng Thiết bị Vibroflot Loại khung cọc đi bộ để cải tạo đất mềm bằng đất sét bùn

Nguồn cấp dữ liệu đáy BVEM Loại khung cọc đi bộ Vibroflot được sử dụng để cải tạo đất yếu bằng đất sét phù sa

Vibro-bottom feed là một ứng dụng mở rộng của công nghệ tạo rung có điều kiện để mở rộng phạm vi áp dụng của công nghệ tạo rung.

Một phương pháp đầm rung đặc biệt có thể nhận thấy vật liệu lấp đầy tiếp cận trực tiếp tại vị trí đáy giếng khoan theo thời gian thực của quá trình đóng cọc thông qua đường ống cấp liệu gắn với thiết bị đầm rung và thực hiện việc tạo cột đá hoặc cọc cát.

Phát triển Vibroflotation nguồn cấp dữ liệu đáy:

1. Đưa vào phạm vi áp dụng của quá trình tuyển nổi, có thể được sử dụng để cải tạo đất phù sa, xây dựng ngoài khơi, xây dựng phương pháp khô và dự án yêu cầu kiểm soát chính xác đường kính

2. Theo điều kiện, thiết bị tùy chỉnh có thể được thực hiện để thực hiện xây dựng trong các tình huống khác nhau

3. Bản ghi dữ liệu xây dựng toàn bộ quá trình và xây dựng tự động có thể được thực hiện

4. Tạo điều kiện giảm thiểu chất thải đá và thực hiện xây dựng môi trường và xanh

5. Khô, nước và sự liên kết của phương pháp không khí và nước có thể được thực hiện

6. Có thể nhận ra cấu tạo cột đá nghiền

Nguồn cấp dữ liệu dưới cùng loại khung cọc đi bộ Vibroflot

Hồ sơ cấu trúc

Cấu trúc chính của hệ thống rung cấp liệu đáy kiểu khung cọc đi bộ:

1. Máy rung BJZC-BFS-400-180 với thiết kế hai khoang nén khí có khóa.

2. Khung cọc đi bộ ZB200 hỗ trợ máy chủ với cột 38m

3. Theo dõi phễu có vòi

4. Toàn bộ quá trình xây dựng hệ thống kiểm soát chất lượng tự động

Đặc tính

1. Khoang áp suất không khí có khóa kép:

Như thể hiện trong hình 2, tín hiệu vị trí của khoang áp suất khóa kép được phản xạ bởi cảm biến để cho biết cửa buồng trên và cửa buồng dưới đóng mở luân phiên, một áp suất không khí nhất định luôn được duy trì trong đường ống dẫn khí để đảm bảo sự nhanh chóng. rơi của đá.

Trong xây dựng khu vực ngoài khơi, nó có thể tránh hiệu quả nước bên ngoài đổ vào đường ống hoặc thậm chí chảy ngược trở lại khoang.Hệ thống thiết bị này được sử dụng rộng rãi trong các công trình có độ sâu cọc lớn hoặc các công trình cột đá hộc dưới nước.

2. Khung cọc đi bộ:

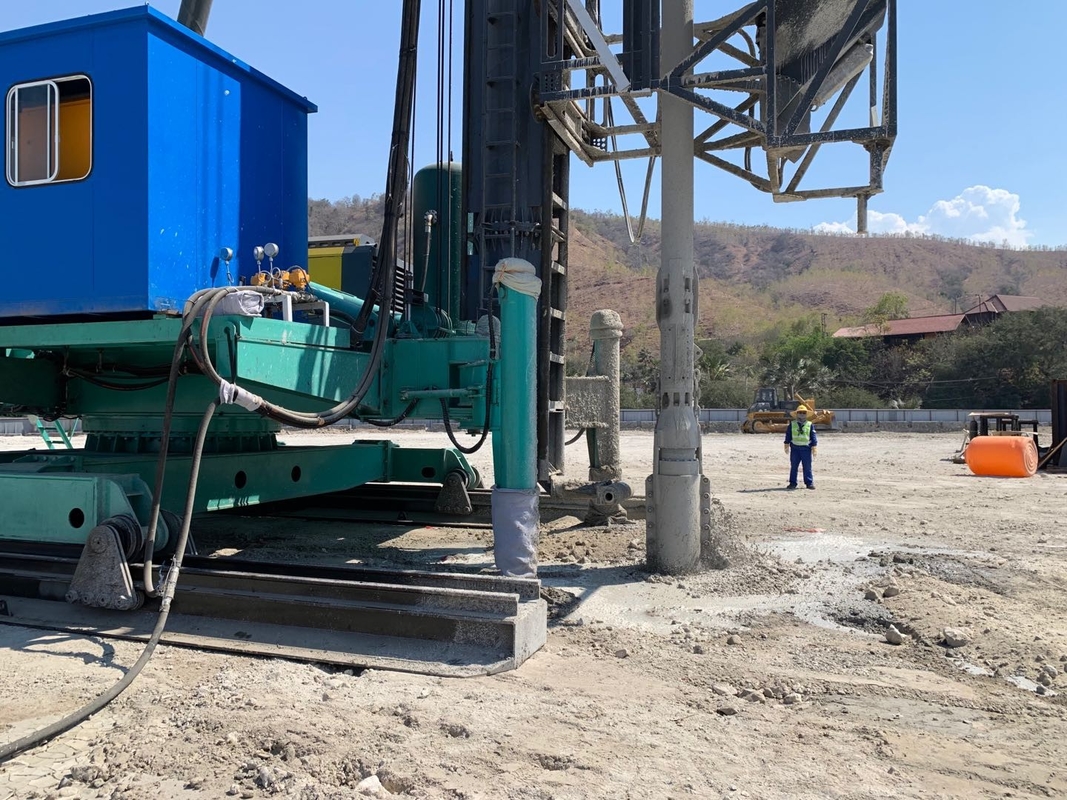

Khung chân đế không chỉ có thể di chuyển và xoay 360 độ với bộ rung mà còn có thể di chuyển tất cả các thiết bị xây dựng (máy nén khí, bồn chứa khí, máy phát điện, tủ điều khiển, v.v.) trên một nền tảng nói chung, để nhận ra quy mô lớn -dung tích đóng cọc trên một đơn vị và tránh tiêu tốn thời gian của từng thiết bị phụ trợ thi công di chuyển cùng với cọc.Trong xây dựng đất quy mô lớn, nó có thể tiết kiệm thời gian và chi phí một cách hiệu quả và nâng cao hiệu quả xây dựng.

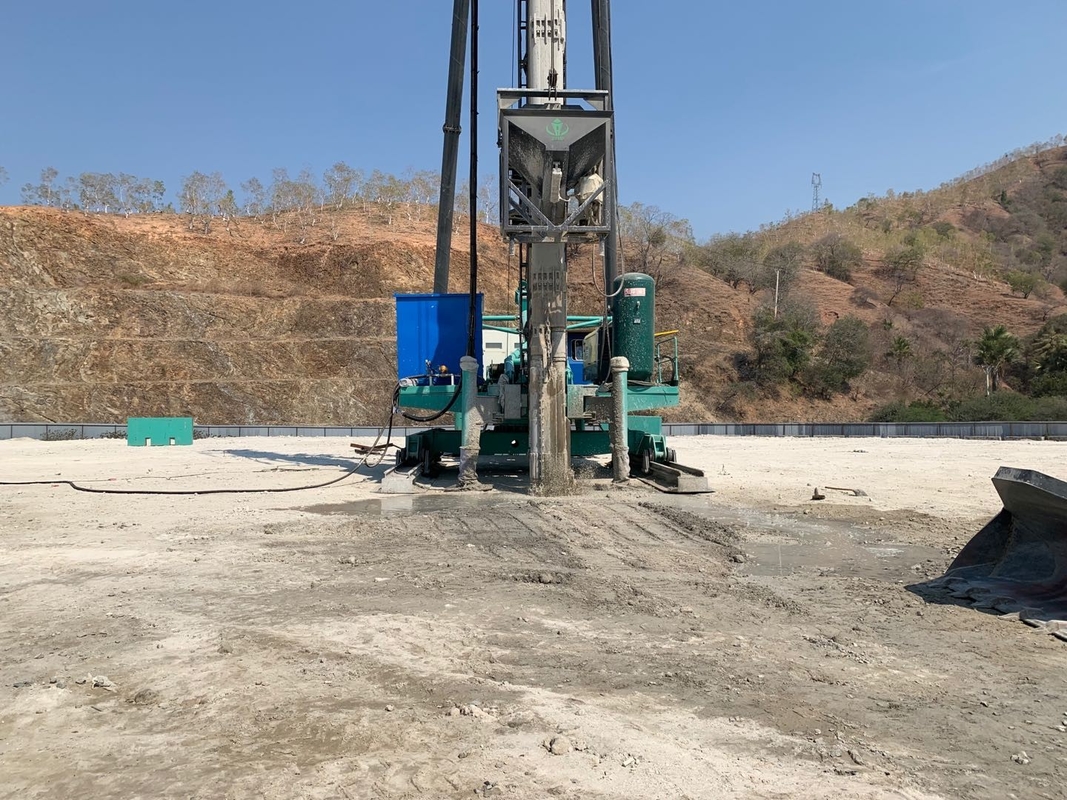

3. Phễu theo dõi có vòi:

Dung tích gầu định mức của phễu nâng là 1,2m3, và độ dốc bên trong lớn hơn góc nghỉ của đá để đảm bảo việc đổ vật liệu được thuận lợi.Cửa nguyên liệu được điều khiển bằng xi lanh khí có thể nhận ra sự mở liên tiếp của cửa phễu và máng tẩy.

Nó được gắn vào ray và trượt lên xuống dưới tác động của tời phụ trợ nâng dây thép, giúp toàn bộ quá trình cấp liệu và vận chuyển ổn định, thuận tiện và hiệu quả hơn.

4. Hệ thống quản lý ghi dữ liệu xây dựng tự động:

Nó có thể nhận ra chức năng điều khiển từ xa của nhiều thiết bị như khởi động và dừng máy rung, cài đặt thông số chất lượng cọc, cấp liệu và van.Trong quá trình xây dựng, các thông số xây dựng khác nhau bao gồm lượng chất độn sẽ được ghi lại theo thời gian thực để giám sát toàn bộ quá trình, kiểm soát quá trình xây dựng và đảm bảo xây dựng chính xác.

Ứng dụng và hiệu quả xây dựng

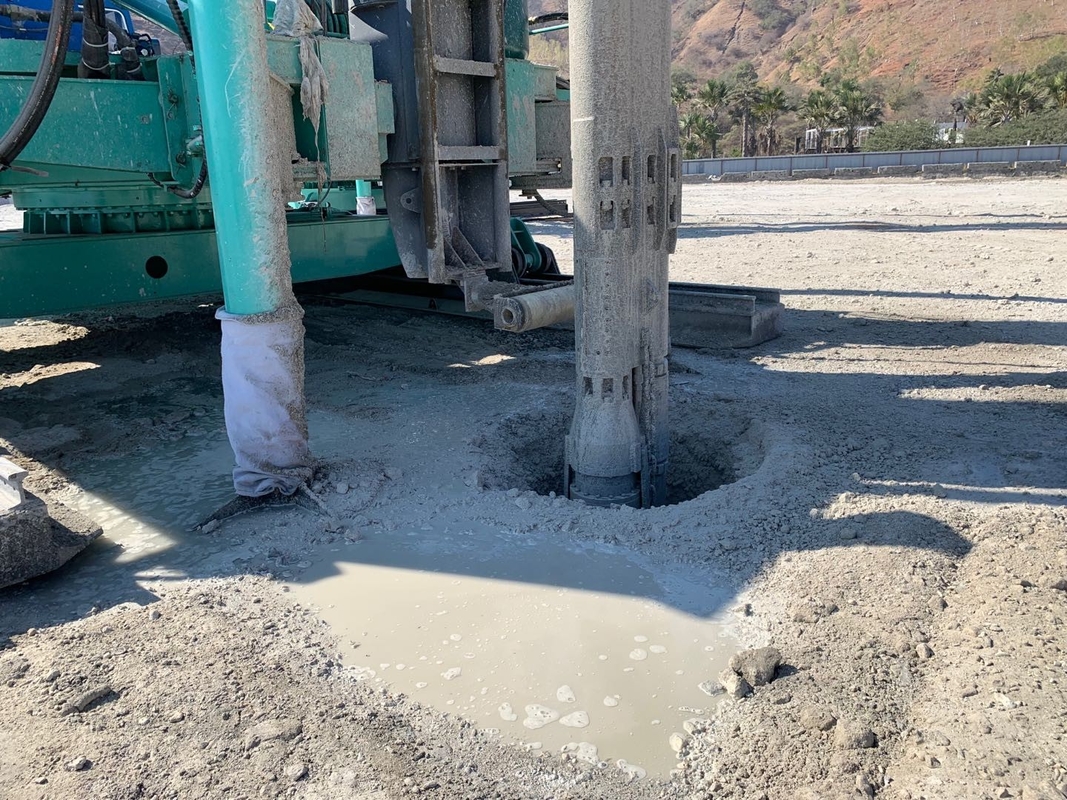

Sản phẩm đã được ứng dụng thành công trong việc xây dựng trên đất của dự án xây dựng nhà máy đóng gói dưới đáy của khu cảng container mới ở Vịnh Tiba, Đông Timor.Tổng số lượng cọc cấp phối khoảng 37000. Phạm vi độ sâu của cọc là 15 ~ 21 m, thời gian tạo lỗ trung bình là 15 ~ 25 phút, thời gian mã hóa là 30 ~ 35 phút, thời gian làm việc của toàn bộ cọc là 50 ~ 70 phút, và giá trị SPT thâm nhập tối đa là hơn 50 cú đánh.

Nhà sản xuất hệ thống Vibroflot nguồn cấp dữ liệu đáy - Công ty TNHH Máy móc Kỹ thuật Vibroflotation Bắc Kinh (BVEM)

1. 10 năm R & D trên hệ thống nguồn cấp dữ liệu đáy, bộ hoàn chỉnh đầu tiên của nhà cung cấp máy cấp liệu rung dưới đáy có thể đại diện cho trình độ tiên tiến ở Trung Quốc

2. Cheif-biên tập viên tiêu chuẩn sản xuất máy rung điện tử của Trung Quốc

3. Nhà nghiên cứu và phát triển quản lý và kiểm soát chất lượng toàn bộ quá trình rung

4. Trung Quốc Three-Gorge Prject, Hong Kong-Zhuhai-Macao Bridge và hàng chục dự án lớn khác trong nước và những đột phá kỹ thuật
